工作原理

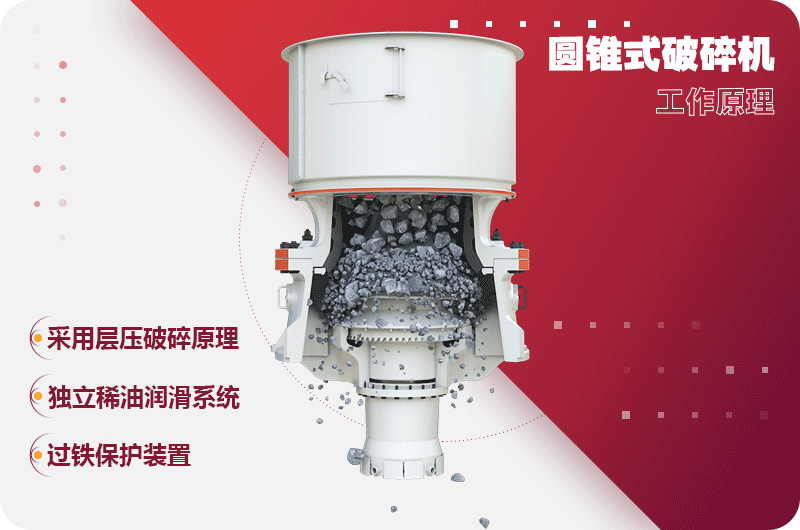

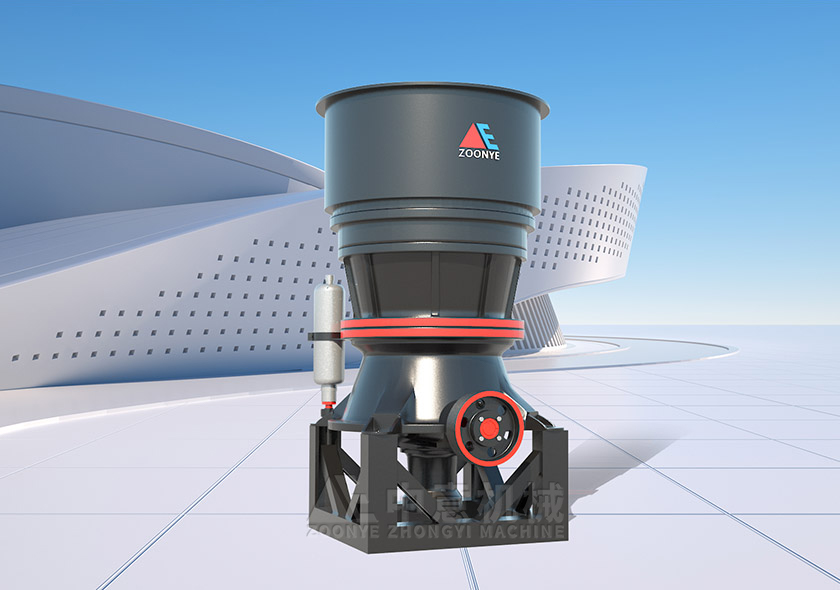

底部单缸液压圆锥破碎机的工作原理与前述圆锥破碎机相同。它的构造如图所示。破碎锥的主袖插入偏心轴套内，其下端支承在油缸内活塞上方的球面圆盘上，活塞下方通入高压油以支承活塞。为了防止灰尘进入机器内的摩擦表面，采用了密封简和球形圈组成的干式密封防尘装置，偏心轴套的旋转运动是由电动机通过联轴器经齿轮传给的。由于偏心袖套的旋转，从而使破碎锥作锥面运动。机架直接固定在基础上。

工作时，由电动机带动水平轴旋转，水平轴通过齿轮带动偏心套旋转，再由偏心套带动动锥部做圆周摆动，从而实现连续的挤压破碎石块。
