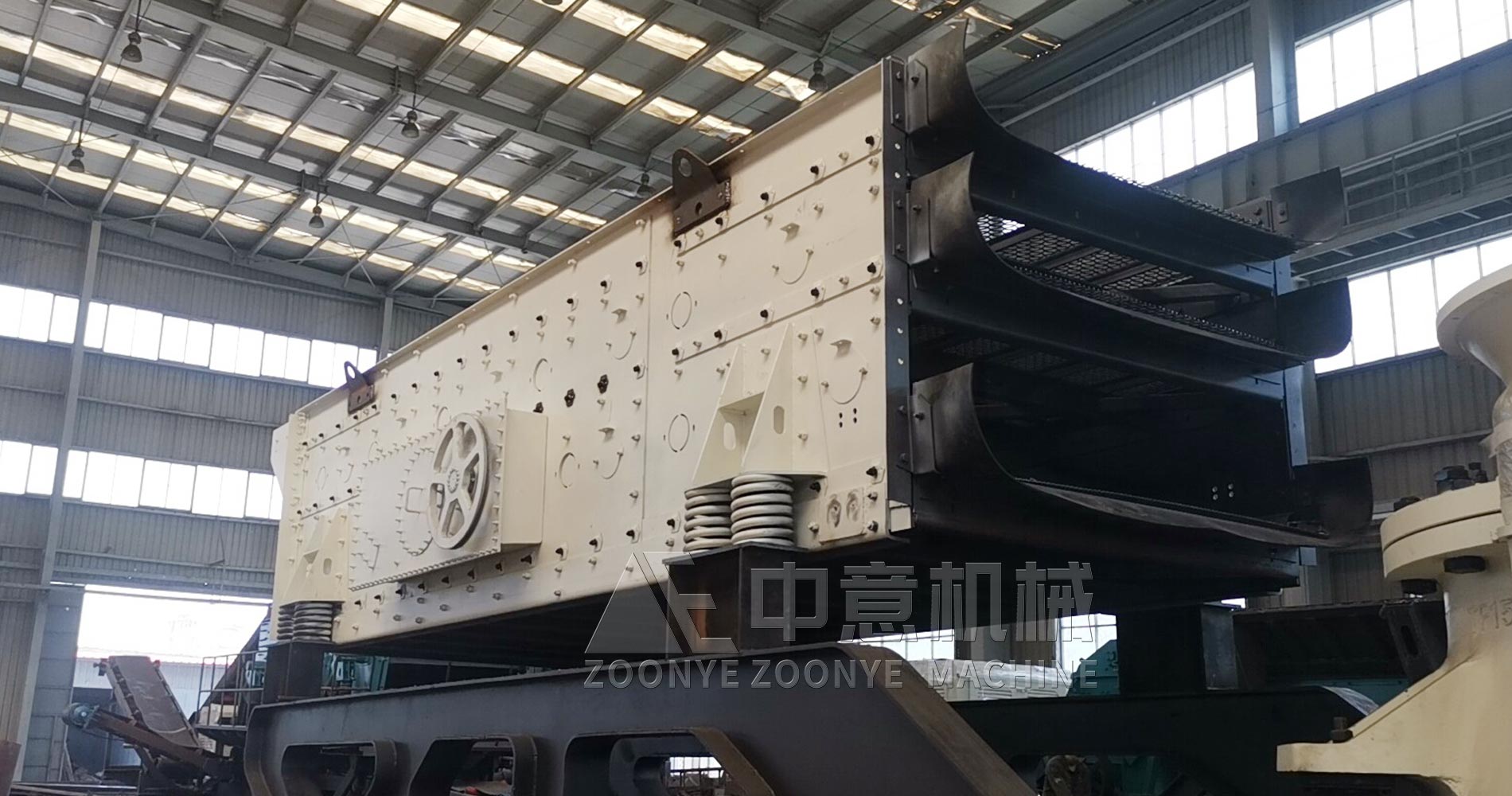

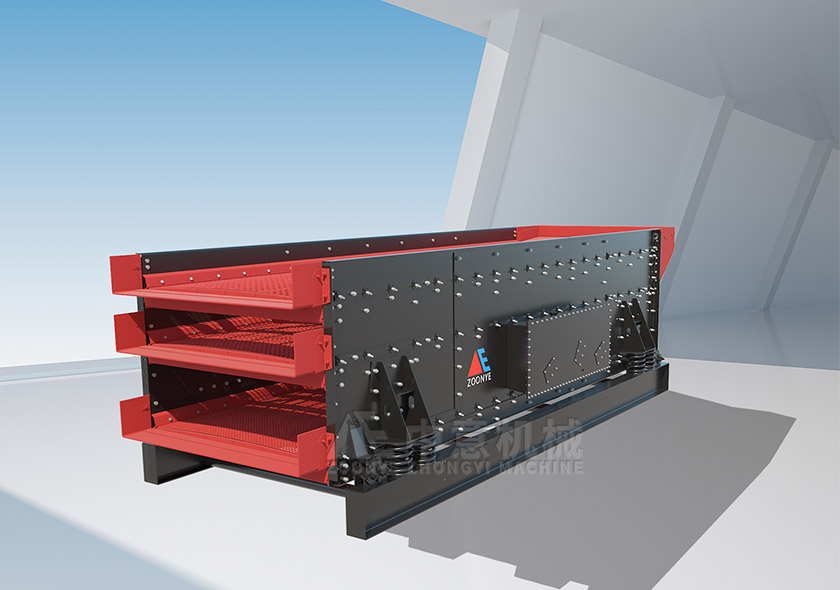

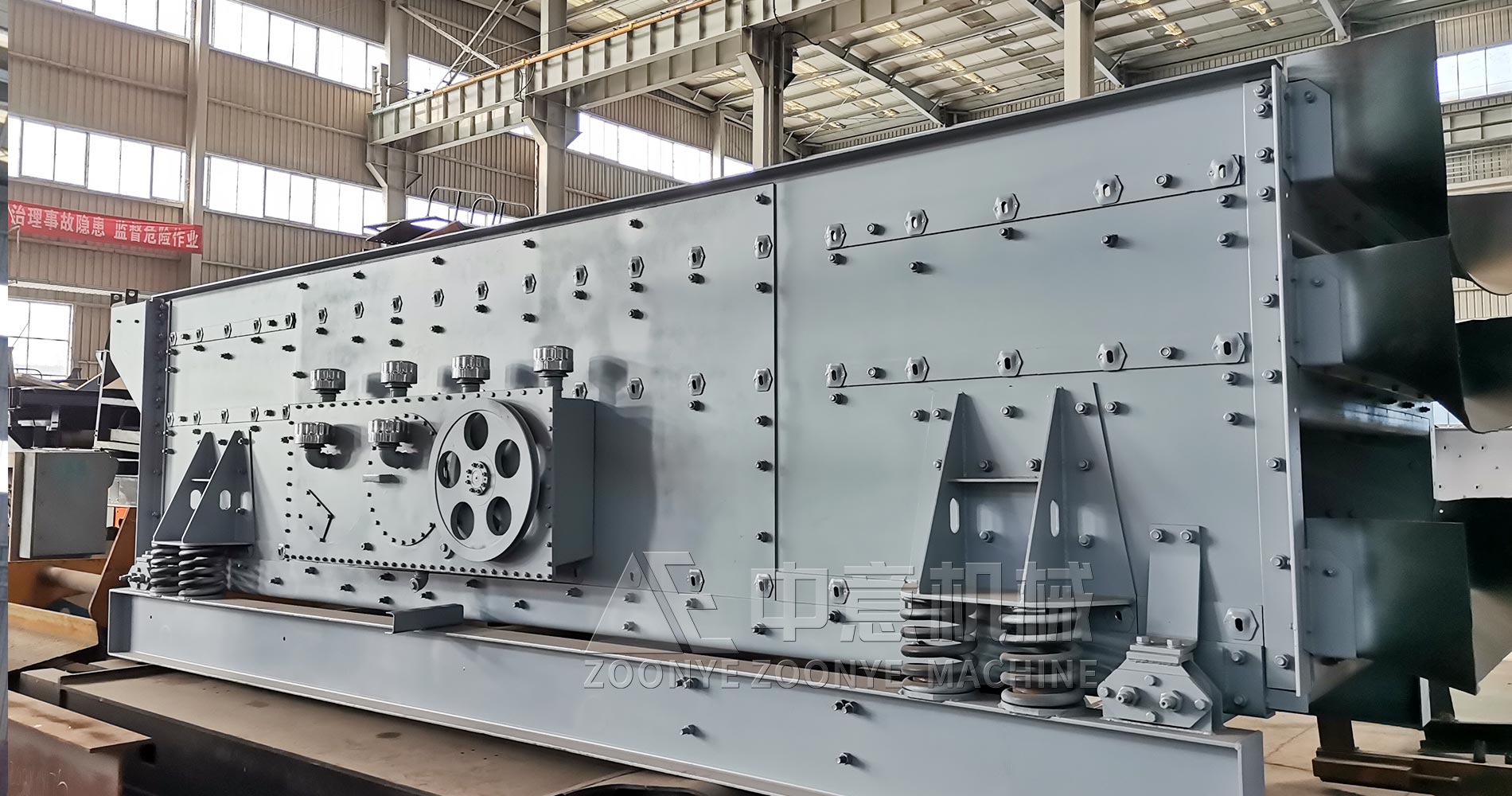

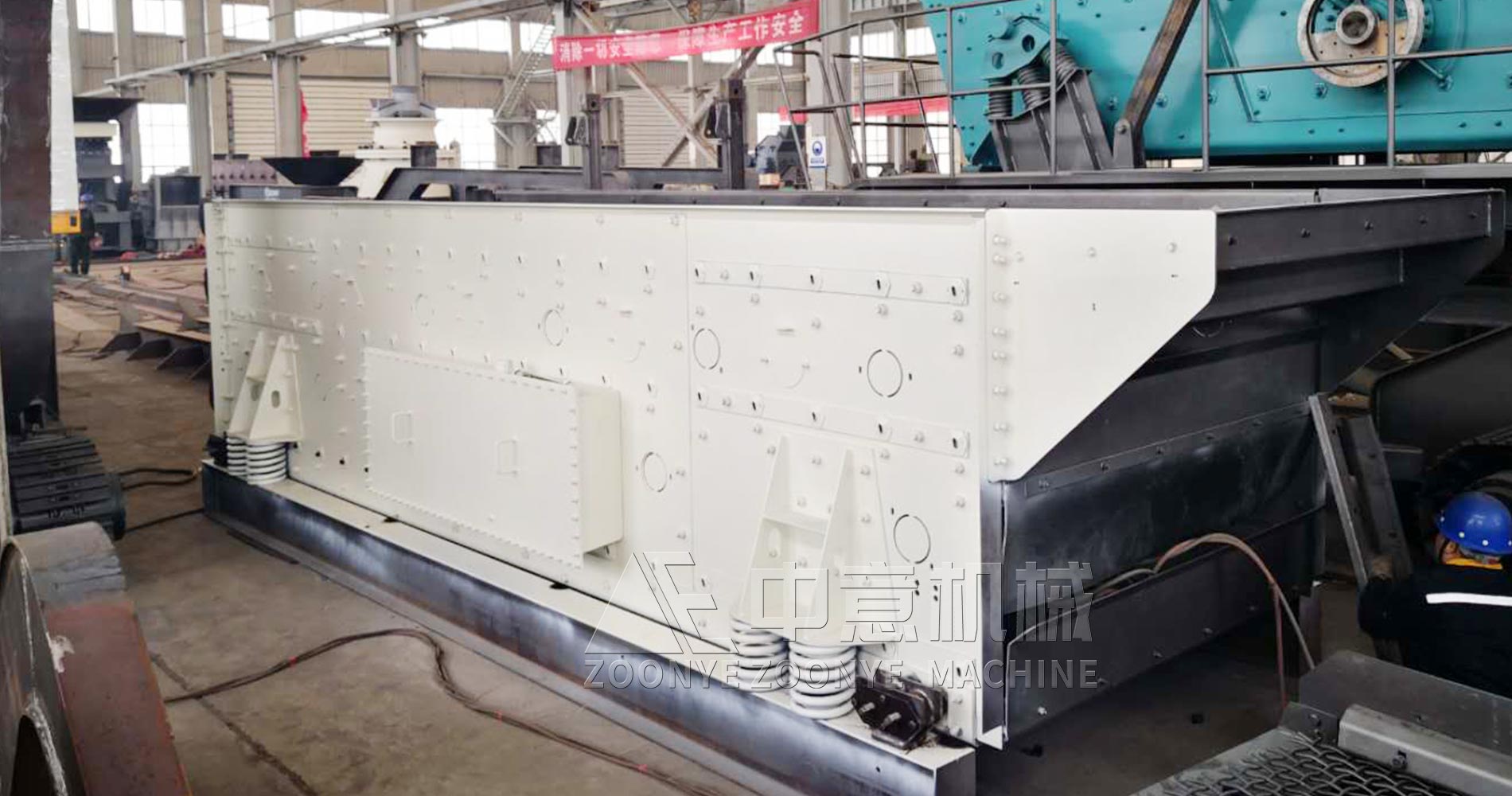

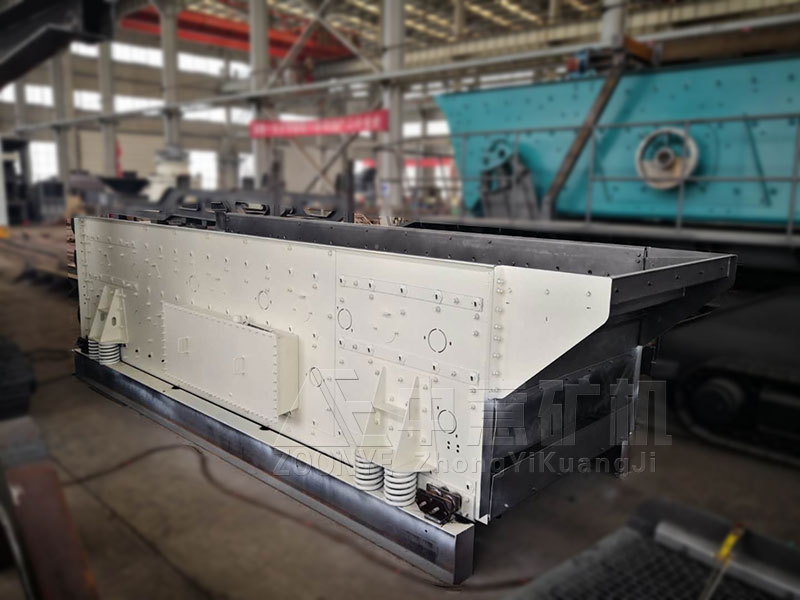

三轴水平振动筛是我公司开发设计的一款高性能水平筛,该振动筛的运行轨迹为椭圆,可产生强劲的振动力,确保了筛分分级效果,该振动筛水平安装方式,可有效节省空间和安装高度。
进料粒度:150mm
生产能力:50-550t/h
功率:30-45kw
应用领域:广泛适用于水电、公路、铁路、建筑等领域砂石骨料的生产加工和建筑垃圾处理系统中的物料分级筛分作业,也是移动式破碎筛分站上优选的筛分设备。
适用物料:河卵石、煤矸石、花岗岩、铁矿石等
TES系列三轴水平振动筛是吸收国内外同类型振动筛技术而研制的,因水平安装,占用现场空间小,而广泛运用于冶金、建材、交通等行业,是移动破碎站上非常理想的设备。三轴驱动能使筛机产生理想的椭圆运动,兼备了圆振动筛和直线振动筛的各自的优点,具有透筛性好、处理能力大、安装高度小的特点,可根据实际物料状况选择振动轨迹,对难筛分的物料更具优势,是各种矿山、石矿场、移动式筛分站的理想设备。
01
三轴驱动能使筛机发生理想的椭圆运动,振幅可调,可根据实践物料状况选择振荡轨道, 对难筛分的物料更具优势。
02
三轴驱动逼迫同步激振,能使筛机获得安稳的作业状况,对要求处理量大的筛分特别有利。
03
三轴驱动改善了筛框受力状况,减轻了单个轴承负荷,侧板受力均匀, 进一步提高筛机的可靠性和寿数。
04
因为其水平安装,有用的降低了机组高度,能很好的满足大、中型移动式筛分机组的需要。
05
轴承稀油光滑,有用降低了轴承温度,进步了寿数。
06
同样的筛分面积,椭圆振动筛产量可进步1.3-2倍。
三轴水平振动筛以三轴块偏心激振器为激振源,其激振器的三根轴上装有相同规格的配重块,齿轮强制同步,结构紧凑、稳定,能耗低。动力由电机经皮带轮传递至主动轴,同步齿轮强迫各轴保持相位差稳定,从而产生激振力,迫使筛箱作强制连续的椭圆运动。物料借助椭圆振动的力量沿水平筛面的圆周方向不断跳动,分层并分离。抛起时,物料一边松散分层,一边向前运动,粒度分级和向前输送的工作就在周而复始地抛掷过程中完成。
型号 | 筛面规格 宽x长(mxm) | 筛网面积(㎡) | 振动频率(r/min) | 双振幅(mm) | 处理能力(m3/h) | 电机功能(kw) |
TES1860 | 1.8x6.0 | 10.8 | 645-970 | 11-15 | 50-320 | 30 |
TES2060 | 2.0x6.0 | 12 | 75-385 | 37 | ||
TES2460 | 2.4x6.0 | 14.4 | 90-550 | 40 |
注:产量根据不同物料,进料粒度等因素其结果将有所不同
