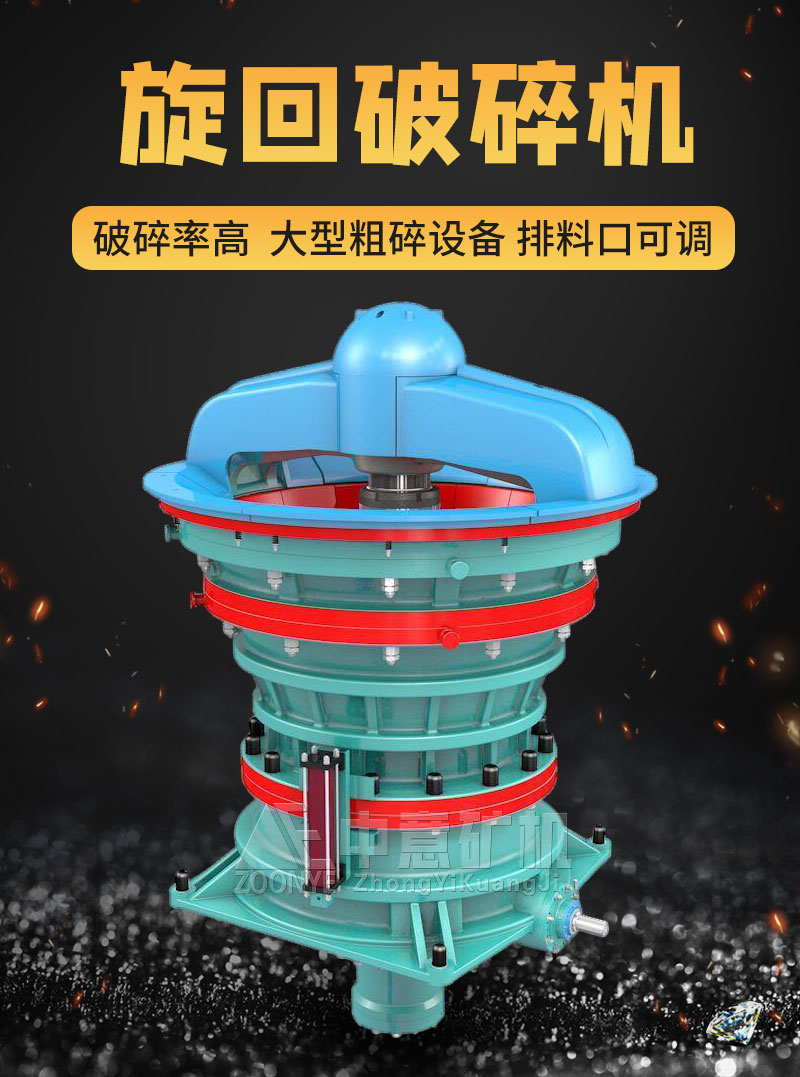

旋回破碎机集机械、液压、电气、自动化、智能控制等技术于一体,使用成本低、维护调整方便,可以给用户提供智能的跟大产能粗碎解决方案。...
进料粒度:≤1525mm
生产能力:5250-8750t/h
功率:450-600kw
应用领域:广泛应用于矿石破碎、铁路、高速公路、大型水利水电、建筑工程、机制砂生产、干粉砂浆、混凝土搅拌站等。
适用物料:石英石、花岗岩、河卵石、鹅卵石、石灰石、白云石、铁矿石、混凝土、煤、石膏等。

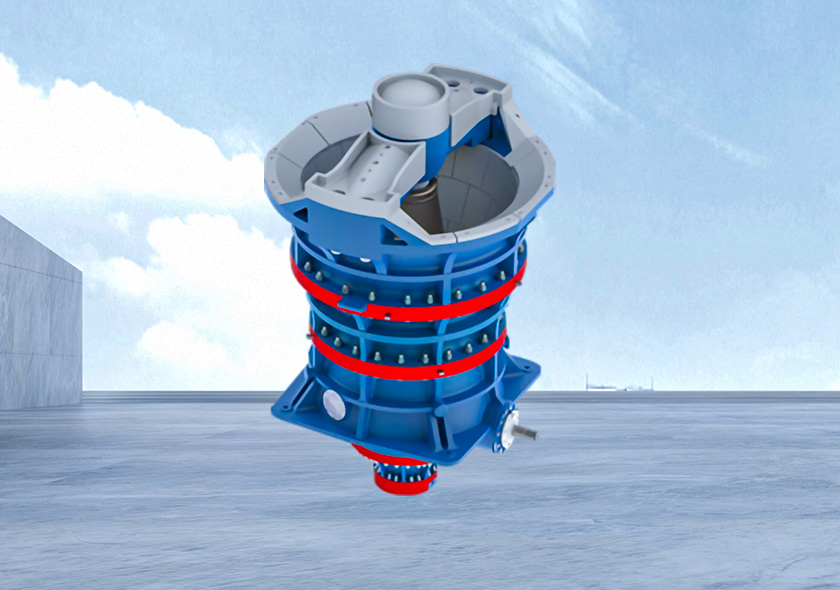

XHZ旋回破碎机是中意矿机采用国际破碎技术,经过优化设计而成的一款大产能、智能化的新型粗碎设备,适用于在冶金、建材、化工和水电等行业用于粗碎各种硬度的矿石或岩石。
中意XHZ旋回破碎机可提供比圆锥破碎机有更高效的生产能力以及理想的成品料粒形,且该设备实现了自动化,易于自动控制,在设备灵活性和可靠性上可为客户直接创造更高的收益。该大型设备的保养与维护方便,性能稳定。是当今矿山建筑行业的新一代大型破碎机械设备,它的全新特性可显著降低从采挖作业面到粗碎料堆的粗碎破碎段投资成本。
旋回破碎机在大型选矿厂是典型的粗碎设备。旋回破碎机和颚式破碎机都可用作粗碎的破碎机械,两者相比较,旋回破碎机的优点是:破碎过程是沿着圆环形的破碎腔连续进行的,因此生产能力较大,单位电耗较低,工作较平稳,适于破碎片状物料,破碎产品的粒度比较均匀。
当工厂的生产量大,一台粗碎用的颚式破碎机不能满足产量要求时,应选用旋回破碎机。因为在给料粒度相等的情况下,一般的旋回破碎机的产量,比颚式破碎机大两倍以上。
旋回破碎机的破碎腔比颚式破碎机深,破碎比也比较大。旋回破碎机的机器破碎比(给料口宽度与调至小的排料口开启时的宽度的比值)达 6-9.5 ,而且给料粒度越大,机器破碎比也越大。旋回破碎机的实际破碎比(以 80% 给料或排料能通过筛孔的尺寸的比值)为4-5。
01
由于破碎率较高,所以产出的产品粒度较小。这样减少了皮带机转运点的压力,从而减少了物料处理成本,降低了停车时间并且减少了维护成本。
02
特别的设计意味着破碎机不会有过饱进料,简化了生产线的设计,省去了过渡料堆。
03
球面轴承使得破碎腔内的偏心运动更强,从而可以有效地挤压破碎非常大的进料。
04
重载旋回设计对于破碎像铁矿石这样较硬的磨性材料是理想的选择。
05
特殊的衬板及破碎腔结构可以生产更多的有价值的立方体块状产品,减少了细碎颗粒的产出。
06
使用了球面轴承,替代了衬套的设计,在这个区域消除了点加载-延长了轴承的寿命,降低了停车时间,减少了维护成本
07
球面轴承能够允许设置较小的排矿口,从而能在较高的设置下产生较小的产品粒度。
08
液压分离和整体更换机架(含定锥衬板)使维护保养更加便利安全。使用新型机架和定锥衬板,维修停机时间减少60%。
09
根据生产条件的变化,方便地调整破碎比和生产能力。

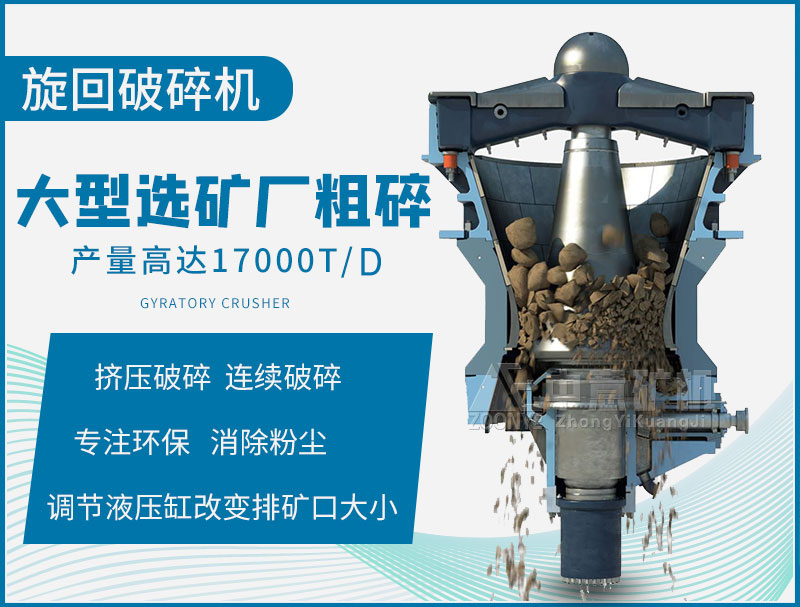

中意旋回破碎机由上机架、中机架、动锥部件、下机架、偏心部件、传动部、液压部等组成。在设备工作时,由电动机带动水平轴旋转,水平轴通过齿轮带动偏心套旋转,再由偏心套带动动锥部做圆周摆动,从而实现连续的挤压破碎石块。可通过调节动锥底部的液压缸改变排矿口的大小,方便调整产品粒度;同时液压缸也提供过铁保护功能,当有不能破碎的物体进入破碎腔时,液压缸能自动使动锥下落释放物体,保护破碎机。
型号规格 | 给料口尺寸(mm) | 装机功率(kw) | 最.大产能(Mtph ) |
XHZ42-65 | 1066 | 450 | 5250 |
XHZ50-65 | 1270 | 450 | 6375 |
XHZ54-75 | 1370 | 600 | 7500 |
XHZ62-75 | 1575 | 600 | 8750 |
XHZ60-89 | 1525 | 750 | 12500 |
XHZ70-89 | 1780 | 900 | 15000 |
XHZ60-110 | 1525 | 1500 | 17000 |
注:产量根据不同物料,进料粒度等因素其结果将有所不同
